ZME-IV动力源参数测试仪

• 类型 :

ZME-IV型动力源参数测试仪可测试微电机的功率、力矩、转速和效率等参数。实验目的是帮助学生掌握动力源参数的测试理论、原理、

技术、方法和仪器使用，学会在实验过程中如何减少误差、排除故障，以及对数据进行正确记录和处理，培养学生创新意识和动手能力。

实验内容

测试直流电机的转速、输出力矩，并计算功率和机械效率，示出效率与输出功率之间的曲线。

技术参数

电源电压：（220±10%）V，（50±5%）Hz；工作温度范围：0~40℃

稳压电源可调范围：DC 0~30V、 DC 0~3A

转速计分辨率：±1r/min

拉力计分辨率：0.01N

标尺分辨率：0.01mm

仪器外形尺寸：300mm×200mm×500mm

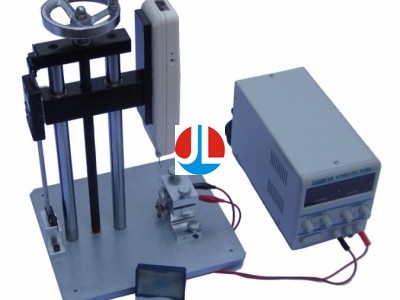

仪器配置

       测试支架、标尺、拉力计、直流稳压电源、激光转速表、砝码一盒、小弹簧4根、小电机(带滑轮)2个、鳄鱼夹线2根、电机夹具。
